Controllare la SX16-BASE dalla FOX board Data di pubblicazione: 17-08-2005 | Versione Italiana  | (No English Version) Parole chiave: - How-To - Linux - Schede Area SX -

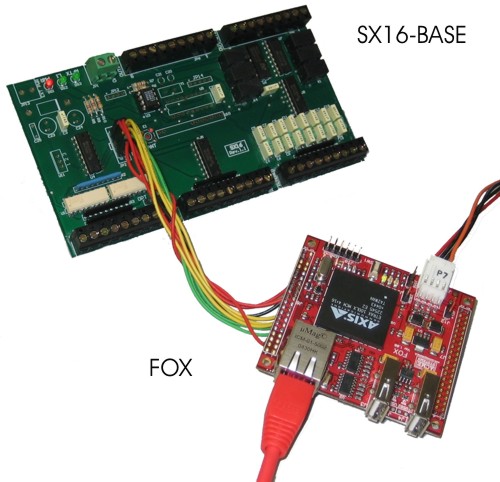

In quest'articolo vediamo come collegare la board FOX prodotta da Acme System alla scheda d'espansione SX16, di AreaSX, nella configurazione BASE.

La SX16-BASE si differenzia dai modelli superiori non è dotata: del circuito di stabilizzazione della tensione d'alimentazione, del micro PIC e del modulo RF Easy Radio; ed è stata ideata per essere accoppiata direttamente a schede di sviluppo.
La SX16-BASE è comunque equipaggiata con:

- 24 ingressi di cui

• 8 ingressi diretti a livelli TTL (0V-5V)
• 8 ingressi filtrati (filtro CLC) a livelli TTL (0V-5V)
• 8 ingressi optiosolati a cui è possibile collegare tensioni fino a 24V CC, configurabili anche come ingressi TTL (0V-5V)

- 6 uscite a relè che consentono di operare con tensioni fino a 125V (30W di carico)
- 1 sensore di temperatura DS1621 con precisione 1/2 grado e range compreso tra -55 a + 128°C

I sistema di comunicazione  tra micro e SX16-BASE è di tipo shift register per il controllo dei relè e la lettura degli ingressi, mentre è di tipo I2C Bus per la lettura della temperatura acquisita dal chip DS1621.

Nei paragrafi che seguono vengono forniti gli schemi dei collegamenti elettrici tra board FOX e SX16-BASE e un esempio di programma in C per comunicare con i blocchi relè, ingressi e temperatura che compongono la scheda d'espansione di AreaSX.

I sorgenti in C d'esempio possono essere compilati tramite apposito SDK, disponibile al momento solo per ambiente Linux, scaricabile gratuitamente dal sito AXIS all'URL: http://developer.axis.com/download/compiler/old/
o in alternativa usando WebCompiler alla pagina http://www.acmesystems.it/?page=webcompiler.

Il file .out che otterremo al termine della compilazione, potrà essere caricato nella memoria RAM o FLASH della FOX via FTP.

Per salvare il nostro programma in RAM, bisogna attraverso un Client FTP, collegarsi alla FOX Board per default all'IP 192.168.0.90, username root e password acme, e trasferire il file .out nella directory /var/state Questa posizione permette di provare i propri programmi ma appena viene tolta l'alimentazione alla scheda, i file caricati vengono cancellati. Per Salvare il nostro programma in FLASH, bisogna collegarsi in FTP come precedentemente visto e salvare il file .out nella directory /mnt/flash/ Per rendere eseguibile in programma bisogna modificare i permessi come segue:

chmod +x programma.out

a questo punto possiamo lanciare il nostro esempio precedendo al nome dell'eseguibile un "./"

./programma.out

Gestione dello stadio relè

Per pilotare i sei relè (2) presenti sulla SX16, è necessario collegare il connettore a vaschetta denominato JP2  (1), visibile nella foto riportata di seguito,

alla scheda FOX secondo lo schema riportato nella tabella ed immagine che seguono.

Terminati i collegamenti elettrici tra le due schede, possiamo alimentare la FOX board con una tensione continua di 5V.

Il sorgente d'esempio  in C che segue va compilato e caricato nella FOX board come descritto all'inizio dell'articolo.

#include "stdio.h"
#include "unistd.h"
#include "sys/ioctl.h"
#include "fcntl.h"
#include "time.h"
#include "asm/etraxgpio.h"

#define OG1  1<<1
#define OG2  1<<2
#define OG3  1<<3
#define OG4  1<<4
#define CLOCK       ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS),OG1);ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),OG1);
#define STROBE      ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS),OG4);ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),OG4);
#define SET_DATA    ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS),OG2);
#define CLEAR_DATA  ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),OG2);
#define IO_SETGET_OUTPUT  0x13

int read_key(){
    char _buff[4];
    int _ch;
    int _char_count;

    _ch = getchar();
    _char_count = 0;
    while((_ch != 10)  &&  (_char_count < 3)) {
      _buff[_char_count++] = _ch;
      _ch = getchar();
    }
    _buff[_char_count] = 0x00;
    return atoi(_buff);
}

int main(void) {
  int fdg;
  int iomask_g;
  int i;
  int outstatus;

  if ((fdg = open("/dev/gpiog", O_RDWR))<0) {
    printf("Open error on /dev/gpiog\n");
    return 1;
  }

  // Set all the availables IOG lines on port G as output
  iomask_g = OG1 | OG2 | OG4;
  ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETGET_OUTPUT),&iomask_g);
  ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),iomask_g); //Tutte le linee a OFF

  while(1) {
   system("clear");
   printf("---------------------------------------\n");
   printf(" FOX 2 SX16base\n\n");
   printf(" Ver: 1.0\n");
   printf(" Author: Daniele De Santis\n");
   printf(" E-Mail: [email protected]\n\n");
   printf(" COMANDARE I RELE' SULLA SX 16 \n");
   printf("---------------------------------------\n");
    printf("Valore decimale per comandare i rele' [da 0 a 63]\n");
    outstatus = read_key();

  for (i=7;i>=0;i--) {
    if (outstatus & (0x01<<i) ) {
      SET_DATA;
    } else {
      CLEAR_DATA;
    }
    CLOCK;
  }

  STROBE;
  }
  close(fdg);
  return 0;
}

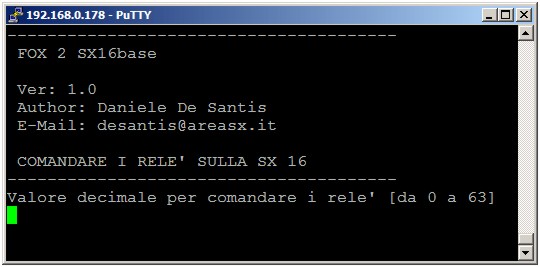

Eseguendo il programma da una console a video avremo una schermata dove sarà possibile inserire un valore decimale compreso tra 0 (tutti i relè spenti) a 63 (tutti i relè accesi).

Per esempio, inserendo 10 in decimale, equivalente a 1010 in binario, sulla SX16 saranno attivi soltanto il relè K2 e K4.

Gestione dello stadio input:

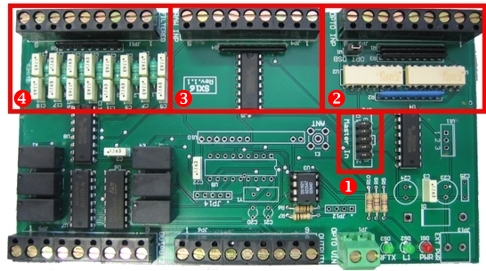

La SX16, come precedentemente detto, è dotata di ben 24 linee d'ingresso separate a blocchi di otto come visibile in foto

otto ingressi optiosolati (vedi foto punto 2) a cui è possibile collegare tensioni fino a 24V CC
otto ingressi diretti (vedi foto punto 3) a livelli TTL (0V-5V)
e otto ingressi filtrati (vedi foto punto 4) (filtro CLC) a livelli TTL (0V-5V) .

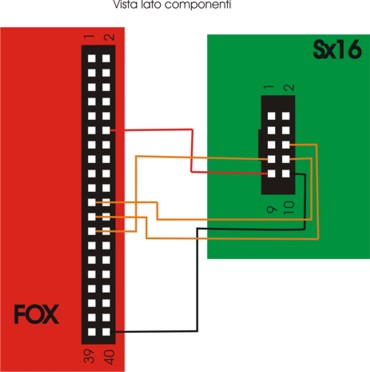

I collegamenti elettrici tra la FOX e la SX16-BASE devono rispettare lo schema che segue

Una volta realizzati i collegamenti elettrici ed alimentto la scheda FOX, possiamo compilare e caricare in memoria il programma di test il cui sorgente completo è riportato di seguito:

#include "stdio.h"
#include "unistd.h"
#include "sys/ioctl.h"
#include "fcntl.h"
#include "time.h"
#include "asm/etraxgpio.h"
#include "stdlib.h"

#define OG5  1<<5
#define OG3  1<<3
#define IG1  1<<1
#define CLOCK       ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),OG3);ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS),OG3);
#define STROBE      ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),OG5);ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS),OG5);
#ifndef IO_SETGET_INPUT
  #define IO_SETGET_INPUT   0x12
#endif
#ifndef IO_SETGET_OUTPUT
  #define IO_SETGET_OUTPUT  0x13
#endif

int main(void) {
  int fdg;
  int iomask_g;
  int i;
  int value;

  if ((fdg = open("/dev/gpiog", O_RDWR))<0) {
    printf("ERRORE di apertura del device /dev/gpiog\n");
    return 1;
  }

  iomask_g = OG5 | OG3;
  ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETGET_OUTPUT),&iomask_g);
  ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS),iomask_g); //Tutte le linee a OFF
  iomask_g = IG1;
  ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_SETGET_INPUT),&iomask_g);

  while(1) {
   system("clear");
   printf("---------------------------------------\n");
   printf(" FOX 2 SX16base\n\n");
   printf(" Ver: 1.0\n");
   printf(" Author: Daniele De Santis\n");
   printf(" E-Mail: [email protected]\n\n");
   printf(" STATO DELLE LINEE D'INPUT SULLA SX 16 \n");
   printf("---------------------------------------\n");
    STROBE
    for (i=0;i<24;i++) {
      value=ioctl(fdg, _IO(ETRAXGPIO_IOCTYPE, IO_READBITS));
      if (i>=0 && i<=7) {
        if ((value&(IG1))==0) {
          printf("LINEA OPTO %d [X]\n", (8-i));
        } else {
          printf("LINEA OPTO %d [ ]\n", (8-i));
        }
      } else if (i>=8 && i<=15) {
        if ((value&(IG1))==0) {
          printf("LINEA TTL  %d [X]\n", (16-i));
        } else {
          printf("LINEA TTL  %d [ ]\n", (16-i));
        }
      } else if (i>=16 && i<=23) {
        if ((value&(IG1))==0) {
          printf("LINEA RC   %d [X]\n", (24-i));
        } else {
          printf("LINEA RC   %d [ ]\n", (24-i));
        }
      }
      CLOCK
    }
    sleep(5);
  }
  close(fdg);
  return 0;
}

All'esecuzione del programma a video avremo una schermata come quella che segue:

alla chiusura di un contratto vedremo comparire una X tra le parentesi "[ ]" alla fine della riga che descrive il contatto stesso.

Es:
LINEA RC 5 [X]  equivale alla chiusura del 5° ingresso filtrato sulla SX16

Lettura della temperatura:

Su ogni SX16 è montato un sensore digitale di tempetatura DS1621(2) (datasheet) con range di lettura compreso tra -55°C e +125°C.
Il tipo di comunicazione usato dal DS1621 è di tipo I2C bus.

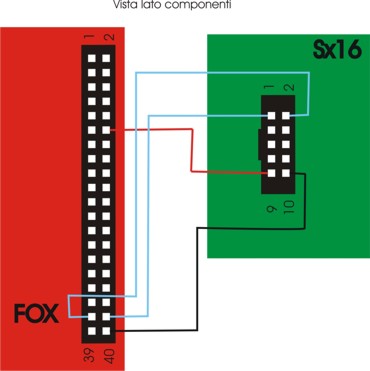

Lo schema dei collegamenti elettrici per controllare il sensore della SX16 sono riportati nella tabella che segue

Il sorgente d'esempio riportato di seguito, dopo aver inizializzato il chip DS1621, esegue la lettura ciclica della temperatura.

#include "stdio.h"
#include "unistd.h"
#include "sys/ioctl.h"
#include "fcntl.h"
#include "time.h"
#include "asm/etraxgpio.h"

#define I2C_DATA_LINE     1<<6
#define I2C_CLOCK_LINE    1<<7
#define IO_SETGET_INPUT   0x12
#define IO_SETGET_OUTPUT  0x13

int i2c_fd;

// Software delay in us
void udelay(int us) {
  int a;
  int b;
  int delayvar=1111;
  for (b=0;b<33;b++) {
    for (a=0;a<us;a++) {
      delayvar*=3;
      delayvar/=3;
    }
  }
}

// Get the SDA line state
int i2c_getbit(void) {
  unsigned int value;
  value=ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_READBITS));
  if ((value&(I2C_DATA_LINE))==0)
    return 0;
  else
    return 1;
}

// Set the SDA line state
void i2c_data(int state) {
  if (state==1)
    ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS), I2C_DATA_LINE);
  else
    ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS), I2C_DATA_LINE);
}

// Set the SCL line state
void i2c_clk(int state) {
  if (state==1)
    ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_SETBITS), I2C_CLOCK_LINE);
  else
    ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_CLRBITS), I2C_CLOCK_LINE);
}

// Set the SDA line as output
void i2c_dir_out(void) {
  int iomask;
  iomask = I2C_DATA_LINE;
  ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_SETGET_OUTPUT), &iomask);
}

// Set the SDA line as input
void i2c_dir_in(void) {
  int iomask;
  iomask = I2C_DATA_LINE;
  ioctl(i2c_fd, _IO(ETRAXGPIO_IOCTYPE, IO_SETGET_INPUT), &iomask);
}

// Open the GPIOB dev
int i2c_open(void) {
  i2c_fd = open("/dev/gpiob", O_RDWR);
  i2c_data(1);
  i2c_dir_out();
  i2c_clk(1);
  i2c_data(1);
  udelay(100);
  return i2c_fd;
}

// Close the GPIOB dev
void i2c_close(void) {
  close(i2c_fd);
}

// Read a byte from I2C bus and send the ack sequence
unsigned char i2c_inbyte(void) {
  unsigned char value = 0;
  int bitvalue;
  int i;

  // Read data byte
  i2c_dir_in();
  for (i=0;i<8;i++) {
    i2c_clk(1);
    udelay(5);
    bitvalue = i2c_getbit();
    value |= bitvalue;
    if (i<7) value <<= 1;
    i2c_clk(0);
    udelay(5);
  }
  // Send Ack
  i2c_dir_out();
  i2c_data(0);
  i2c_clk(1);
  udelay(5);
  i2c_clk(0);
  udelay(200);
  return value;
}

// Send a start sequence to I2C bus
void i2c_start(void){
  i2c_dir_out();
  i2c_clk(1);
  i2c_data(1);
  udelay(5);
  i2c_data(0);
}

// Send a stop sequence to I2C bus
void i2c_stop(void) {
  i2c_dir_out();
  i2c_clk(1);
  i2c_data(0);
  udelay(5);
  i2c_data(1);
}

// Send a byte to the I2C bus and return the ack sequence from slave
// rtc
// 0 = Nack, 1=Ack
int i2c_outbyte(unsigned char x) {
  int i;
  int ack;

  i2c_clk(0);
  for (i=0;i<8;i++) {
    if (x & 0x80)
      i2c_data(1);
    else
      i2c_data(0);
    i2c_clk(1);
    udelay(5);
    i2c_clk(0);
    udelay(5);
    x <<= 1;
  }
  i2c_data(0);
  i2c_dir_in();
  i2c_clk(1);
  ack=i2c_getbit();
  i2c_clk(0);
  i2c_dir_out();
  if (ack==0)
    return 1;
  else
    return 0;
}

int DS1621Init(unsigned char address){
  i2c_start();
  if (i2c_outbyte(0x90 + (address<<1))==0) {
    printf("NACK received\n");
  }
  if (i2c_outbyte(0xAC)==0) {
    printf("NACK received\n");
  }
  if (i2c_outbyte(0x02)==0) {
    printf("NACK received\n");
  }
  i2c_stop();
  //Avvia la conversione
  i2c_start();
  if (i2c_outbyte(0x90 + (address<<1))==0) {
    printf("NACK received\n");
  }
  if (i2c_outbyte(0xEE)==0) {
    printf("NACK received\n");
  }
  i2c_stop();
}

float DS1621Read(unsigned char address) {
  unsigned char value = 0;
  auto float temp=0;

  i2c_stop();
  //Lettura ultima acquisizione
  i2c_start();
  if (i2c_outbyte(0x90 + (address<<1))==0) {
    printf("NACK received\n");
  }
  if (i2c_outbyte(0xAA)==0) {
    printf("NACK received\n");
  }
  i2c_stop();
  i2c_start();
  if (i2c_outbyte(0x91 + (address<<1))==0) {
    printf("NACK received\n");
  }
  value=i2c_inbyte(); // Current conversion result
  if (value & 0x80) {
    temp+=(!value)+1;
    temp=-temp;
  } else {
    // Temperatura >0
    temp+=value;
  }
  value=i2c_inbyte(); // Current conversion result
  if (value==0x80) temp+=0.5;
  i2c_stop();
  i2c_start();
  i2c_outbyte(0x91 + (address<<1));
  i2c_stop();
  return (temp);
}

//PROGRAMMA PRINCIPALE
int main(void) {

  if (i2c_open()<0) {
    printf("i2c open error\n");
    return 1;
  }

  DS1621Init(0x00);
  sleep(1);
  while(1) {
   system("clear");
   printf("---------------------------------------\n");
   printf(" FOX 2 SX16base\n\n");
   printf(" Ver: 1.0\n");
   printf(" Author: Daniele De Santis\n");
   printf(" E-Mail: [email protected]\n\n");
   printf(" LETTURA DELLA TEMPERATURA SULLA SX 16 \n");
   printf("---------------------------------------\n");
   printf ("Temperatura sulla SX16  %.1f\n", DS1621Read(0x00));
   sleep(2);
  }

  i2c_close();
  return 0;
}

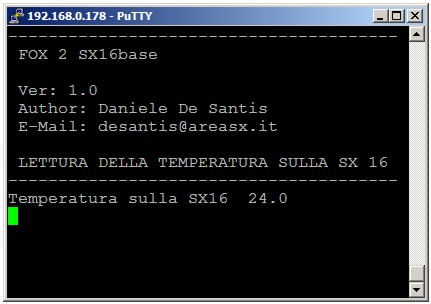

la videata a console

Link utili:

Schema elettrico della SX16-BASE
Piedinatura della FOX board

Sorgenti:

Tutti i sorgenti visti in quest'articolo FOX_SX16BASE.zip
