Abilitare la console SSH sui convertitori seriale-ethernet della Sollae
Data di pubblicazione: 09-02-2010 | Versione Italiana | (No English Version) Parole chiave: - Convertitori Seriali - Sollae -
In questo articolo vediamo come abilitare la comunicazione criptata con protocollo SSH sui convertitori seriale <-> ethernet
della Sollae che supportano questa funzionalità.
Vediamo passo passo come abilitare, sui convertitori Sollae che la supportano, la comunicazione criptata in SSH.

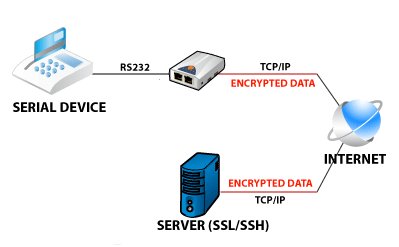

Abilitando questa funzionalità, tutto il traffico TCP/IP che transita tra il convertitore Sollae e l'unità remota
PC o Server, viene criptato in SSH 2.0 rendendo ti fatto inattaccabile la comunicazione anche se si passa su reti
insicure come Internet.
Prodotti compatibili
Attualmente il protocollo SSH è supportato dai seguenti prodotti:
Il protocollo SSH può essere abilitato soltanto se i convertitori Sollae operano in modalità Server TCP/IP
"T2S(0) – TCP Server", e sono disabilitate le funzionalità SSL e "Telnet COM Port Control Option".
Nei modelli: CSE-M32, CSE-H20 e CSE-H21 la seconda seriale è disabilitata.
Con il modello CSE-M73 la funzione “Multi Monitoring” è disattivata.
Procedura di abilitazione del protocollo SSH
Per abilitare il protocollo SSH sui convertitori Sollae è necessario, oltre ad un client Telent ed uno SSH (Putty),
scaricare il programma ezManager v3.0
disponibile gratuitamente nella sezione download di questo articolo.
I collegamenti elettrici da effettuare con il convertitore sono: Alimentazione con tensione continua a 5V e connessione alla rete LAN
(la stessa del PC su cui sono presenti i software precedentemente elencati).
STEP 1:
Avviare il programma ezManager e selezionare la voce "SSH" presente nel tab "OPTION". Questa opzione è abilitata soltanto se
il convertitore sta operando in “T2S(0) – TCP Server” mode.
STEP 2:
Attivare una connessione Telent verso il modulo Sollae:
STEP 3:
Generare una chiave RSA. I moduli sollae supportano chiavi RSA a 512bit, 1024bit e 2048bit.
Da console Telnet digitare il comando “rsa keygen 'key length'” esempio rsa keygen 1024.
Questa operazione può richiedere alcuni minuti.
STEP 4:
Generare una chiave DSA.
Da console Telnet digitare il comando “dsa keygen”.
STEP 5:
Settare username e password digitando su console Telent il comando: “ssh id”.
STEP 6:
Salvare le chiavi RSA ed DSA, username e password nella flash memory dell'ezTCP con il comando
“ssh save aa55cc33”.
Collaudo della connessione criptata
A questo, per verificare il corretto funzionamento della comunicazione su SSH,
possiamo lanciare dal PC il programma PUTTY (scaricabile gratuitamente dall'indirizzo:
http://www.chiark.greenend.org.uk/~sgtatham/putty/)
ed aprire una connessione verso l'ip assegnato all'EZL.
Dopo aver accettato la negoziazione delle chiavi, apparirà una console nera dove
verrà richiesto l'inserimento delle credenziali precedentemente settate (STEP 5).
A login completato, tutto quello che digiteremo sulla console del programma PUTTY sarà disponibile sulla seriale del modulo EZL e viceversa.
